① 左右居中。投影机、银幕、皇帝位，都要在左右墙居中的位置。客厅影院的左墙(或右墙)是虚拟的，详见“B1.7环绕音箱定位”。

② 垂直高度不能超出投影机镜头移位的极限，即“垂直偏移距离(y)”的最大值。

③ 投影距离(L)不能超出银幕尺寸对应的距离极限，最佳距离(光学甜点)可以投出最佳图像品质。

④ 镜头与银幕平行(下图，摘自SONY说明书，下同)，机身要保持水平，不能倾斜。

要让投影机投出垂直方正的影像，并非易事。机身银幕、远近高低、倾斜平行等等，每个环节都可能会令画面变形。垂直歪了就会上下梯形，水平歪了就会左右梯形，上下左右都歪就是严重变形。

普通投影机没有镜头移位，只能用梯形校正，把小的变大、大的变小，使图像变回方正。表面上图像不变形了，但实质上每个像素的大小都变得不同。这种牺牲影像品质的做法，追求Hi-Fi的高清影院当然不能接受。

所以，家庭影院一定要选购带镜头移位的投影机，通过镜头的上下左右移位(下图)，确保在一定范围内都能投出垂直方正的满屏图像。

如果没有镜头移位，投影机必须对准银幕中央，才能投出垂直方正的满屏图像，任何偏移都会令图像变形。最佳观赏角度是视线刚好在银幕正中，岂不是投影机和眼睛要在同一个地方，那怎么可能?即便是可以，谁能保证实际安装的位置，一分一毫也不偏差?

所以镜头移位不是为了“移动”银幕，而是“移动”投影机，使安装更方便灵活。与镜头移位的范围相对应，有一个投影机安装的范围，见下图。L是银幕与镜头之间的“投影距离”，x是银幕中心与镜头中心之间的“水平偏移距离”，y是银幕中心与镜头中心之间的“垂直偏移距离”。投影机镜头只要位于灰色区域内，就能通过镜头移位，投出垂直方正的满屏图像。图中的*是没有镜头移位(x和y均为0)的安装位置，**是使用镜头移位的安装位置。

要看懂这幅图，得有点立体几何的能耐。为了更容易理解，把它“翻译”成两幅图，来说明投影机的水平和垂直镜头移位。

首先是水平偏移(下图)。最佳的安装位置，是镜头中心、银幕中心、皇帝位都在左右墙居中的轴线上，也就是图中的红色线。因为镜头可以左右水平移位，所以投影机可以安装在左右两侧一定距离的范围内(左图绿线是偏右安装)，这个距离就是水平偏移距离(x)，可以左右偏移的最大距离，就是x的最大值。

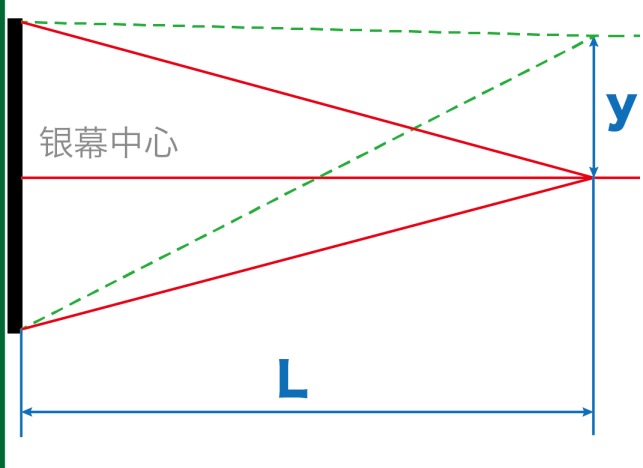

然后是垂直偏移(下图)。最佳位置是镜头中心正对银幕中心，即图中的红色线。因为镜头可以上下垂直移位，所以投影机可以安装在这个中心位置的上面(吊装，左图绿线)或下面(放在茶几上)，于是就有了垂直偏移距离(y)，可以上下偏移的最大距离，就是y的最大值。

银幕尺寸越大，x和y的最大值就越大，而且x值和y值成反比，x值越大，y值就越小，反之亦然。说明书有一张表，详细列出了它们之间的关系。比如100寸的银幕，当x=0时，y可以达到最大值809mm;当y=0时，x可以达到最大值553mm。当x和y均不为0时，y<809mm，x<553mm。

计算公式是：y=8.0942×银幕尺寸-1.463×x，公式中x和y的单位均为mm，银幕尺寸的单位是英寸。

当y=0时，镜头就在银幕的最佳观赏角度、也就是观众的视平线上，投影机不可能安装在那个位置，所以y必须大于0。y值越大，才能把投影机吊挂得越高。为了取得最大的y值，x就要为0，也就是必须将投影机居中安装在皇帝位的正上方，不能左右偏移。

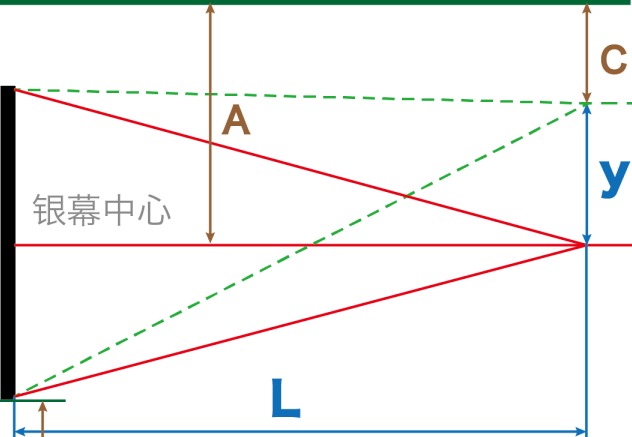

当x=0时，查表或套公式得出y的最大值。镜头中心与天花的距离(C)=银幕中央与天花的距离(A)-y。A=天花高度-银幕下边缘离地高度(B)-银幕画面高度(公式见B3.3银幕尺寸)÷2。详见下图。

这也太复杂了吧?那就直接把结果算出来给各位，假设天花高280cm，银幕下边缘离地50cm，镜头中心与天花距离(C)的最小值是：80寸115cm，100寸87cm，120寸58cm。如果天花高度大于280cm，就加上差额。如果银幕下边缘离地高于50cm，就减去差额。比如天花高300cm(高20cm)，银幕下边缘离地60cm(高10cm)，120寸银幕，C的最小值=58+20-10=68cm。

SONY提供一款天花悬挂支架作为选购配件(下图)，投影机镜头中心与天花的距离=93.5+175=268.5mm。使用该吊架投120寸银幕，天花高280cm，银幕下边缘至少要离地81cm，天花高300cm则至少要离地101cm。根据“B3.6银幕高度”，虽然没有超出舒适观赏角度的极限，但还是偏高了。

投影机的安装位置，除了与银幕中心的偏移距离x和y，还有一个非常重要的指标：投影距离(L)，镜头与银幕之间的距离，决定了可以投出图像的最大和最小尺寸。

和照相机的变焦类似，投影机可以通过调整镜头焦距，在不同的距离投出同样尺寸的图像。比如100寸的最小投影距离是3.1米，最大是4.7米。如果不足3.1米，就只能用小于100寸的银幕;如果超过4.7米，就只能用大于100寸的银幕。

投影距离(L)的计算公式是：最小值=31.1781×银幕尺寸-46.1543，最大值=47.0644×银幕尺寸-42.3308，计算结果是mm，银幕尺寸的单位是英寸。比如80寸是2.4~3.7米，120寸是3.7~5.6米。

当L是最大值，也就是在最远距离投影时，投影机需要输出最大的流明(亮度)。反之，在最近距离投影时，流明输出最小。当L=(最大值+最小值)÷2时，流明输出和镜头变焦都处在中间位置，这是投影机的最佳状态，投出的影像品质也最佳，所以称为光学甜点。上图100寸的甜点=(4.7+3.1)÷2=3.9米，80寸是3.1米，120寸是4.7米。

因为客厅影院是“横”着的长方形，投影距离有限，为了达到尽可能大的银幕尺寸，所以要采用最近的投影距离(L的最小值)。除非缩小银幕尺寸，才能获得光学甜点。两相权衡，当然是大银幕为先。

只有在独立影音室，才可以鱼(大银幕)和熊掌(光学甜点)兼得，因为那是“竖”着的长方形，长边通常都有5米以上。但有两点需要注意，一是SONY投影机内置3D发射器的感应距离是5米，如果投影距离超过5米，就要另外加装感应器。

二是不要想当然就把投影机安装在房间后方的大概位置，如果投影距离大于银幕尺寸对应的最大L值，那么一开机就会干瞪眼，因为即使把焦距变到最小，画面也比银幕大。这时只有两个办法，要么把银幕换成更大的，要么把吊架拆下来重装。
